ネックと細々した部分（2008/8/24)

昨日に引き続き、授業です。

所謂、補習って奴です。

実は、成績が悪くて・・・・というのではなく、単に授業のスケジュールの都合です。

昨日は、ネックをつけておしまいでしたので、その続きです。

ネックのボタン部分です。

半径12mmです。

まずは、丸のみでガシガシと削ります。

これが意外と肩が凝るんだよねぇ・・・・

これが、サドルです。
サイズは、幅36mm、厚み7～8mm程度に切り出した黒檀をくっつけます。

何故か、ボンドでとめました。

(まぁ外す事もないかねぇ・・・)

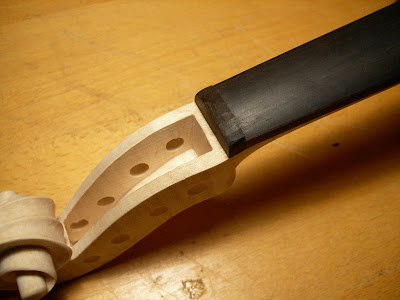

こっちはナットです。

こっちも黒檀です。

例により、直角にしてからくっつけます。
こちらもまた、ボンドでした。

後は、適当に鑿で削ってから、鑢がけです。

最後は紙やすりでした。
本当はネックの太さや長さのテンプレートがあるのですが、何故か分数用しか見当たらなかったので、感覚だけで仕上げてあります。

とりあえず、指板もついているので、バイオリンを弾くように構えて、違和感がないレベルまでになっています。

ネックの取り付け(2008/8/23)

いよいよ、ネックがボディにくっつきます。

最初は、こんなに隙間がありました。

この状態から、調整するのではなく、いったん基準となる他の部分を作ります。

コマです。
基準となれば良いので、まぁ適当です。

但し、足の部分は、きっちりとボディに合わせます。

ちょっとまだ足が長すぎるような気もしないでもないですが・・・・

で、駒をつけて、ネックを除いてみると・・・・

右曲りでした・・・・

指板の部分とかの高さなども直しながら・・・・

接着!

【寸法】

指板の後ろ側での高さ

約19mm

ネック取り付け部分の作成(2008/8/9)

割と、淡々と作業をします。

ネックに指板を付けます。

これは膠付ですね。

指板側に、専用のあて板(後で作らなくては・・・)をあてて、クランプで締めます。

膠が乾いてパーツとしてできたところ。

ボディ側は、せっかくつくった処にひと思いに鑿をいれて、接合部分を作ります。

気持ち、右(E線側)に傾けてつけるのが流行りだそうです。

ボタンのサイズが半径12mmなので、それ以上にならないように・・・・

(削りすぎないように作業しましょう)

ネックと指板(2008/8/2)

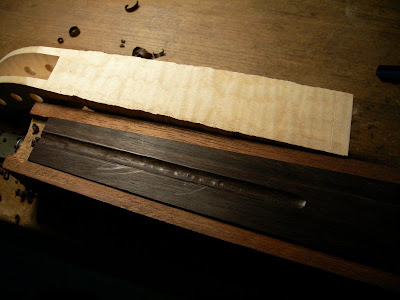

放置してあった指板と、ネックです。

まずは、ネックの指板が付く部分をフラットにします。

(いつでも基本は、フラットと直角)

ネックの付け根と、ボタン(裏板側)が直角になるようにしておきます。

(基本、基本!)

これは、後からメンテナンスする時の小細工。
指板の裏側に、溝を掘っておきます。

こうすると、修理とかの際に、指板を外す必要が出てきたときに便利なんだそうです。

ここにお湯を流し込んで、膠を剥がすのです。

【寸法】

ネックのがボディから飛び出ている長さ

130mm～131mm。

弦の長さにも影響するので、あまり変えられませんね。

裏板から表板の間隔

ネック側は30mm～31mm。

表板から指板の下側までの間隔

6mm～7mm。

寸法は、図面を書いておく必要がありそうですね。
